偏心度仪的详细介绍

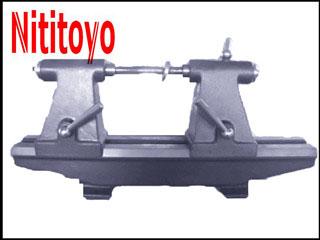

偏摆仪的用途:配有一对莫氏4#硬质顶尖,提高了偏摆仪的测量精度,增大了对被测零件的支撑重量,可测量高精度零件的径向,端面和斜向圆跳动。表架设计精巧合理,上下、前后、左右调节平稳自如,操作方便,表架钢性好,提高了检测仪器的灵敏性。






偏摆仪附件:



1.       直角杠杆:供测端面跳动。
      2.       扳手:供装拆侧头。

3.       球形测量头:供直角和水平杠杆用。

4.       接头:供接长圆锥测量头。

5.       圆锥测量头:供测200压力家,模数1-6mm齿轮。

6.       千分表球形测量头:供测圆柱或圆锥径向跳动。

7.       水平杠杆:供测内齿和齿轮及内孔径向跳动。

被测工件的安装:

1、被测工件的心轴长短、操作的方便性,预先将左顶尖架固定在台面适当的位置上,并使顶针固定。

2、按工件心轴尺寸调整右顶针架位置,是其在使用弹簧顶针顶住心轴中心孔时,松紧适当,无轴向窜动。



在进行上述工作时,应注意使顶针伸出顶针座孔部分尽量小些。

根据工件要求安装相应的测头及附件和调整测量支架位置。(测量支架在垂直位置)

1.       测齿轮时,选用相应模数的圆锥测量头,并用接头接长。

2.       测圆锥径向 跳动时可直接用千分表球形测量头。

3.       测量表面或内齿和齿轮时用水平杠杆和相应的测量头。

4.       测圆锥的径向跳动时采用千分表球形测量头并转动测量支架,是其转过的角度等于圆锥角之半,用紧固螺钉紧固。

5.       测圆锥齿轮跳动时,转动测量支架使其转过的角度等于其锥角,采用相应圆锥测量头。



根据被测工件直径转动升降螺帽使测量座上下移动,从而使千分表球形测量头(圆锥测量头)与工件被测面(测齿轮时是两齿侧面间)接触获得一定的压缩量。
校准千分表刻度盘零位与指针重合。



测量齿轮的外齿和齿轮的齿圈径向跳动。

1.       每测完一齿,读出千分表上示值后,可利用手柄抬起圆锥测量头。再用手转过一齿。重复放下圆锥测量头,进行读数。在每次放下圆锥测量头时,测量头和两齿测量应充分接触。

2.       测完一周后,其最大与最小示值差即为齿轮的齿圈径向跳动公差Fr.



测量内齿和齿轮的齿圈径向跳动:

1.       用水平杠杆和相应的圆锥测量头,每测完一齿,用手柄抬起千分表,使千分表球形测量头与水平杠杆上的底座脱离接触。此时用水平杠杆上的扭簧作用。圆锥测量头能自动从内齿和齿轮两齿面间退出。再转动一齿,重复测量。

2.       测完一周后,其最大与最小示值差即为齿轮的齿圈径向跳动公差Fr.



测量端面跳动:

用直角杠杆安装在测量支架上,调整测量座位置,并移动台面使被测工件端面与球形测量头充分接触。将被测工件旋转一周,其最大与最小示值差即为被测工件的端面跳动量 。
